Voordeel
Productparameter

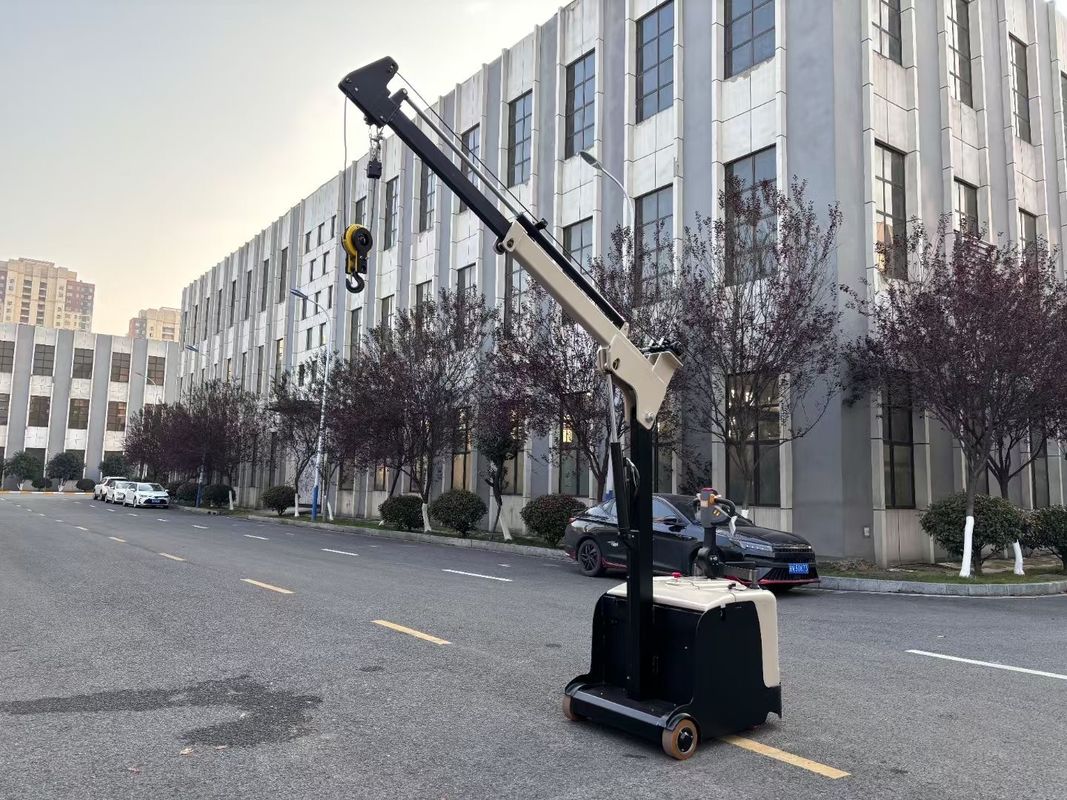

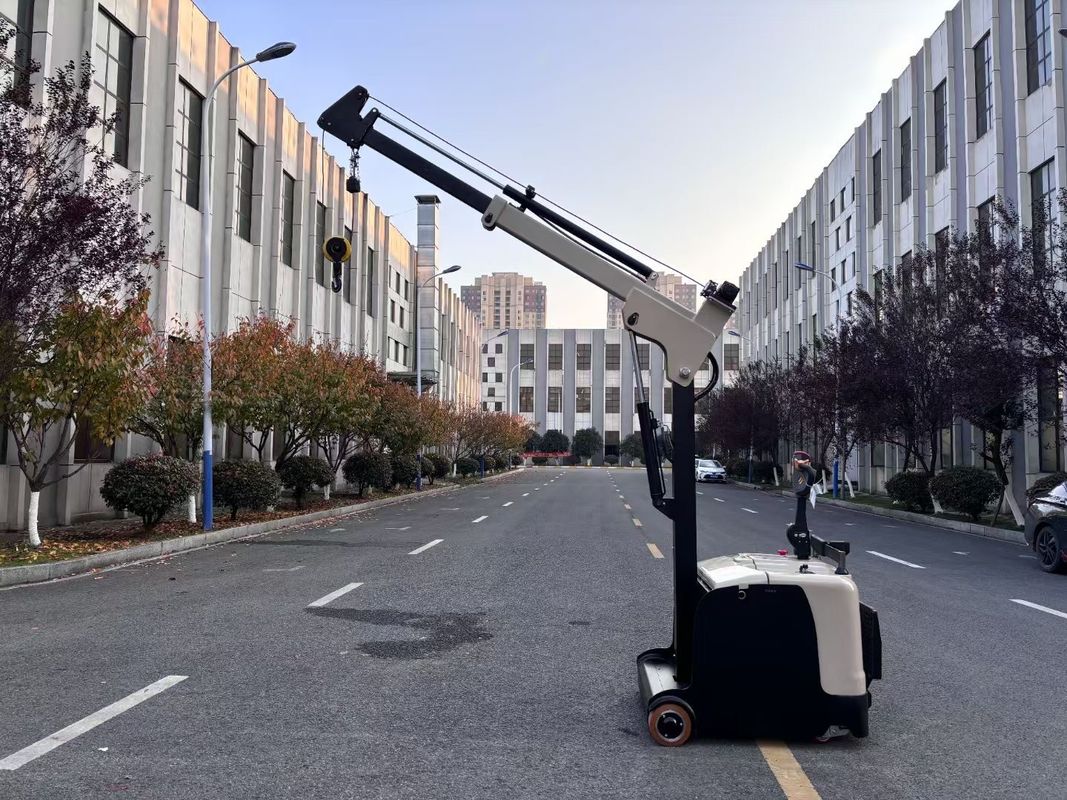

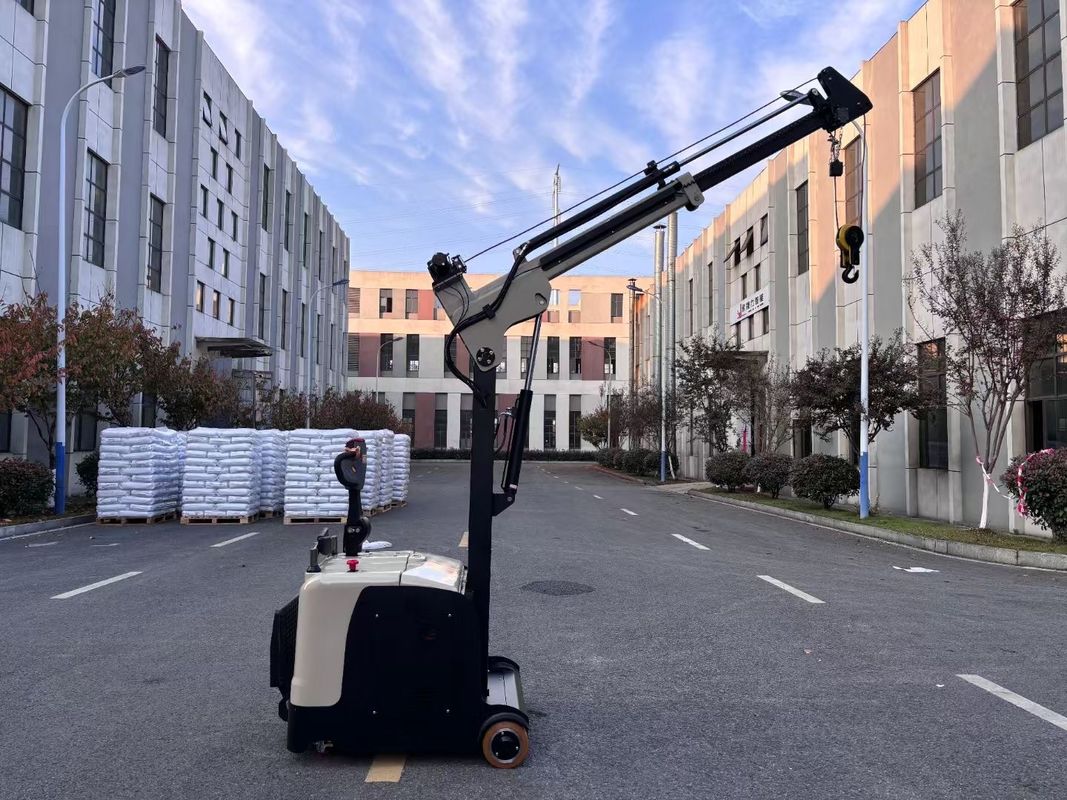

Niet-standaard kraanarmtruck
Nominaal hefvermogen: 300 kg
Lifthoogte: 3000 mm
lengte van de kraanarm: 2480 mm
Uitbreidingsmethode: hydraulisch
Batterijcapaciteit: 24V210AH
Elektronisch beschermingsarm voor het stuurpedaal
Installeer elektrische kabelbanden
Eenvoudig kolommenbalansgewicht
| 型号 | Model | CDD10B | CDD15B | CDD20B | |
| 驱动方式 | Type vermogen | Acidische batterij loodzuurbatterij | |||
| 驾驶方式 | Rijtype | 步驾(踏板式) (Stand-on Pedal model) | |||
| 额定载荷 | Nominale belasting | Q(kg) | 1000 | 1500 | 2000 |
| 起升高度 | hefhoogte | h3(mm) | 2500 | 2500 | 2500 |
| 总长踏板收起/放下 | Algemene lengte, ingedrukt/afgedrukt pedaal | L1 ((mm) | 2705/3100 | 2805/3200 | met een breedte van niet meer dan 15 mm |
| 总宽 | Algemene breedte | b1/b2 | 900/990 | 900/990 | 900/990 |
| 货叉 maat | Afmetingen van de vork | s/e/l ((mm) | 35/100/1070 | 35/100/1070 | 35/100/1070 |
| 货叉外宽调节范围 | Buitenafstand van de vork | b5 ((mm) | 220-700 | 266-720 | 266-720 |
| 门架 闭合高度 (de hoogte van de sluiting) | Hoogte van de masten | h1 ((mm) | 1835 | 1835 | 1835 |
| Vrij opstijgen hoogte | Vrije hefhoogte | h2 ((mm) | / | / | / |
| 起升时门架最大高度 (Inhoud 货 架) | Maximale hoogte van de mast bij het tillen (inclusief planken) | h4 ((mm) | 3540 | 3540 | 3545 |
| 货架 breedte | Breedte van de rugleuning | b3(mm) | 950 | 950 | 950 |
| 门架离地间间 | Min. hoogte van de mast van de grond | mm | 100 | 100 | 100 |
| 整车离地间间 | Hoogte van het voertuig boven de grond | m (mm) | 68 | 68 | 68 |
| manoeuvreer hand handle vanaf de hoogte | Hoogte van het bedieningshandvat | h5 ((mm) | 1510 | 1510 | 1510 |
| opslagbatterij, elektriciteitsdruk/nominale capaciteit | Batterij,spanning/capaciteit | V/Ah | 24/210 | 24/210 | 24/210 |
| gewicht van de accu | Gewicht van de batterij | kg | 190 | 190 | |
| 整车重量 (inclusief batterij) | Gewicht van het voertuig (inclusief batterij) | kg | 1800 | 2050 | 2170 |
| 驱动电机功率 ((S2-60min) | Motorvermogen (S2-60MIN) | kw | 1.6 ((AC) | 1.6 ((AC) | 2.2 ((AC) |
| 起升电机功率 (verhoging van het vermogen van de elektrische motor) | Vermogen van de hefmotor | kw | 2.2 | 3 | 3 |
| banden | banden | 聚氨?? polyurethaan | |||
| afmetingen van banden, stuurwielen | Afmetingen, aandrijflijn. | mm | φ230x75 | φ230x75 | φ230x75 |
| De afmetingen van de banden, het draagvlak van de banden | Afmetingen, laadwiel. | mm | φ210x85 | φ210x85 | φ210x85 |
| stabiel wielmaat | Afmetingen van het stabilisatiewiel | mm | φ130x55 | φ130x55 | φ130x55 |
| 车轮数量,前/后 ((x=驱动轮) | Aantal wielen, voor/achter (x = aandrijvend wiel) | 2/1X-2 | 2/1X-2 | 2/1X-2 | |
| 轮距,驱动侧 | Wielbaan, rijzijde | mm | 684 | 684 | 684 |
| 轮距,承重侧 | Wielspoor, beerzijde | mm | 890 | 890 | 890 |
| Achsafstand | wielbasis | y(mm) | 1210 | 1310 | 1610 |
| 载荷中心 | Bevestigingscentrum | C(mm) | 500 | 500 | 500 |
| Voorhangslengte | Vooroverhang | x(mm) | 145 | 145 | 150 |
| 转??半径 踏板收起/放下 | Draaiingstraal, pedaal ingedrukt. | Wa ((mm) | 1505/1898 | 1605/1997 | 1900/2296 |
| 堆?? 通道宽度 (托盘1000x1200) 1200 overbruggingsbrekers | Stapelkanaalbreedte ((pallet 1000x1200) 1200 dwarsvorken, ingedrukt/afgedrukt pedaal | Ast ((mm) | 3000/3394 | 3100/3495 | 3400/3792 |
| 堆?? 通道宽度 (托盘800x1200) 1200沿货叉 踏板收起/放下 | Stapelkanaalbreedte ((pallet 800x1200) 1200 langs de vork, pedaal ingedrukt / naar beneden | Ast ((mm) | met een breedte van niet meer dan 15 mm | 3212/3604 | 3510/3900 |
| 满载时桥负荷,驱动侧/承重侧. - Het is niet nodig. | Volledige asbelasting, aandrijfszijde/dragerzijde | kg | 530/2270 | 550/3000 | 530/3640 |
| 空载时桥负荷,驱动侧/承重侧 (Verdrijfszijde/Zwaarheidszijde) | Vermogen van de aandrijflijn om de aandrijflijn te verlichten | kg | 1000/800 | 1220/830 | 1340/830 |
| 行驶速度,满/空载 | Rijsnelheid, volle lading/geen lading | km/uur | 4.0/5.5 | 4.0/5.5 | 4.0/5.5 |
| 起升速度,满/空载 | Verlichtingssnelheid, vol vermogen/geen belasting | m/s | 75/100 | 80/150 | 75/130 |
| - Het gaat om de snelheid. | Afdalingssnelheid, volle lading/geen lading | mm/s | 180/100 | 200/105 | 200/95 |
| Maksimum klimvermogen,满/空载 (S2-5min) | Maximale klim, volle lading/geen lading ((S2-5MIN) | % | 5/8. | 4/8. | 3/8. |
| 制动方式 | Typ van het remmen | 电磁制动elektromagnetische rem | |||
| 转向方式 | Type stuurinrichting | 电转向Elektronisch stuur | |||
| batterij vervanging manier | Metode voor het vervangen van batterijen | 吊取式 Lifttype | |||
|
备注: hangend zijdelings verhuizer, totale lengte L1 verhoogd 65 mm, totale breedte b2 verhoogd 60 mm, stapelgangbreedte verhoogd 65 mm. hangend zijdelings verhuizer, goederenvork maximale buitenste zijdelingse afstand van 660 mm. Opmerkingen:de totale lengte van L1, de totale breedte van B2 en de breedte van de stapelkanaal worden respectievelijk met 65 mm, 60 mm en 65 mm verhoogd.De maximale afstand van de vork naar buiten is 660 mm. |
|||||
Het bedrijf behoudt zich het recht voor om te veranderen product ontwerp en specificaties.Parameters zijn onderwerp naar chAnge zonder voorafgaande Vermelding
